触摸屏制造工艺点滴 ITO Touch Panel之生长在今年都较过往年为快,,,,,,海内涌现出的Touch Panel制造企业如雨后春笋!其间也不泛做出良多好的产品。。。。。。
洗濯完毕烘干使用的压缩空气应有雷诺过滤及除静电功效! 在蚀刻的环节上,,,,,,冲洗蚀刻后的ITO Glass或ITO Film之清水也应使用纯水和超声波洗濯!这样制造出来的产品透明度就会很是好! 2.防刮花 外貌能耐刮花是大大都客户对Touch Panel的要求,,,,,,现市道市情上有良多种经外貌处置惩罚能耐刮花的ITO Film质料: (1. USA PERFILM HIRES/TEURA/7mil 500Ω/Sq. 2.Japan OIKE KA500J500—175/U/P/0.175mm 500Ω/Sq 两种亮面防刮伤质料, 3. Japan OIKE KA500-188-MC 5/0.188mm 500Ω/Sq 4.Kore. Hansung HA400-ANB-188-A-H 500Ω/Sq 两种雾面防刮伤质料),其一是亮面的,其二是雾面的。。。。。。
可是:众多生产企业对制造工艺的掌控仍是在试探之中,,,,,,以至产品品质不乱性差,,,,,,产品不良率偏高。。。。。。
但一样平常情形下,,,,,,都会以未经外貌处置惩罚的质料制作下线路,,,,,,主要是为客户删减资源,,,,,,故需提醒嘱咐员工,,,,,,在Touch Panel上机时多加注重,,,,,,以免刮花。。。。。。
但一样平常来说:500Ω/Sq质料是多用于Analog type的产品上,,,,,,而Matrix type产品则以接纳150~300Ω/Sq质料为主,,,,,,缘故原由是前者需要高电阻值质料以增添电阻的转变幅度;;;;后者则用较低电阻质料,,,,,,只管减低其最高回路电阻,,,,,,使一样平常的集成电路也适用,,,,,,从而降低资源。。。。。。
客户并无着重那种质料,,,,,,只视乎产品需要和小我私家喜欢而定。。。。。。
故此,,,,,,综合客户的意见及要求并凭证自己对市场和产品的认知,,,,,,及累履历,,,,,,总结了一些需注重的要点: 一. 质料方面: 1.透明度 客户所有要求高透明度的质料,,,,,,质料的透明度主要由质料的平方电阻值来决议,,,,,,而每平方电阻值的崎岖却是决议ITO镀层的厚薄,,,,,,高电阻值质料的ITO镀层较簿,,,,,,而500Ω/Sq的ITO质料而说是透明度最高而又是市场上普遍接纳的质料。。。。。。
其次,,,,,,质料在使用前应该洗濯后才好使用,,,,,,洗濯使用专门的洗濯装备,,,,,,不但要举行纯水洗濯、还需超声波洗濯。。。。。。

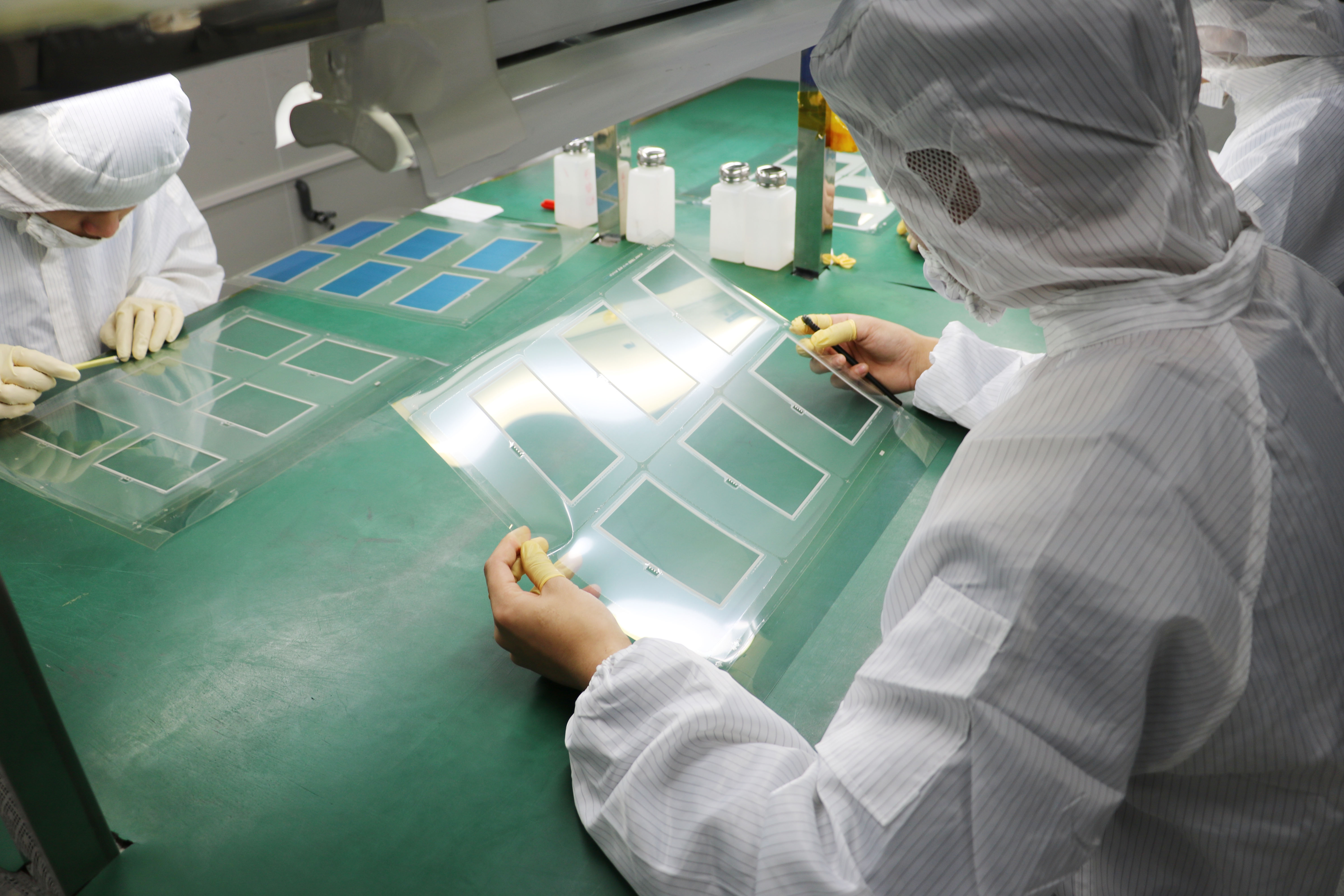

为此,,,,,,在质料一经最先下料起,,,,,,员工需每一工序都要十指带指套举行使用!
